Was ist ein RDIMM, was ist ein ECC RDIMM Arbeitsspeicher

im Server werden andere Speichertechnologien verwendet als bei PC Systemen um die höheren Anforderungen an Stabilität und Kapazität erfüllen zu können. Server Arbeitsspeicher sind häufig RDIMM Arbeitsspeicher (=Registered Dual Inline Memory Module), während im PC meist UDIMM Arbeitsspeicher (=unbuffered Dual Inline Memory Module) eingesetzt werden.

Beim unbuffered DIMM Speicher (UDIMM) werden alle 64bit des Speicherbus und die Leitungen für die Speicheradressierung direkt von der Northbridge die sich zumeist in der CPU befindet, parallel auf den Arbeitsspeicher gesendet.

RDIMM Speicher und UDIMM Speicher nutzen zwar die gleichen Speicherslots, sie haben das gleiche Pinout, sie können aber nicht gleichzeitig verwendet werden, da sich diese beiden Technologien gegenseitig ausschließen

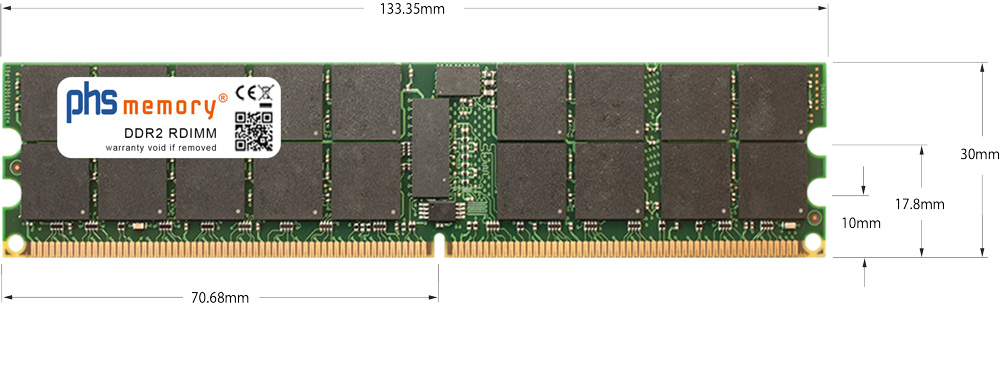

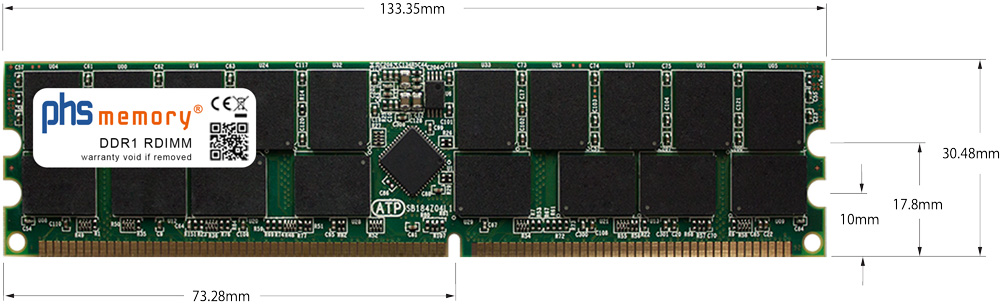

Beim registered DIMM Speicher (RDIMM) übernimmt das Register die Adressleitungen. Die 72bit (8bit mehr durch die ECC Funktion der RDIMM Speicher als beim herkömmlichen 64bit non-ECC UDIMM) des Speicherbusses werden weiterhin parallel von der Northbridge an den Speicher gesendet.

Bei RDIMM Speichern wird außerdem dafür gesorgt, dass bei großen Speicherkapazitäten auch das letzte Bit mit einem stabilen Signal über den Speicherbus versorgt wird. Auf dem Serverspeicher sind dafür eigene PLL ICs verantwortlich die als „Verstärker“ auf dem Speichermodul ihren Dienst tun.

Zur Sicherheit erhalten RDIMM zusätzlich fast immer die ECC Funktion (=Error Correction Code). Anhand der Prüfbits eines ECC DIMM Speichers können DataBit Fehler im laufenden Betrieb festgestellt und korrigiert werden, ohne dass es zum Absturz oder zum Datenverlust kommt. Die ECC Funktion steht nicht in direktem Zusammenhang mit der RDIMM Technologie, sie wird aber immer in RDIMM Speichern eingesetzt, um die Sicherheit des Arbeitsspeichers im Server zu gewährleisten.
